cameras multispectrales de JAI



Autres matériels de vision industrielle :


camera 2-ccd

Téléchargez le catalogue général des caméras JAI :

Télécharger
Camera_Selection_Guide_2020_17-August-20
Document Adobe Acrobat 7.2 MB

camera 4-cmos

 Les caméras à prisme multi-capteurs multi-spectrales de JAI fournissent des images simultanées de plusieurs bandes d’ondes à travers un seul axe optique. Les caméras divisent la lumière entrante en deux ou trois canaux distincts avec un alignement précis pixel-pixel indépendamment du mouvement ou de l’angle de vision.



Vous pouvez choisir parmi plusieurs modèles standards avec des configurations prédéfinies de bandes spectrales visibles et proche infrarouges (NIR), ou bien vous pouvez utiliser la technologie innovante Flex-Eye de JAI pour concevoir votre propre configuration avec deux ou trois bandes d’ondes personnalisées parfaitement adaptées à vos exigences d’application.



Les caméras multi-spectrales sont idéales pour les sciences de la vie ou les applications chirurgicales utilisant la fluorescence NIR, pour les techniques agricoles intelligentes telles que l’analyse de la végétation NDVI/NDRE, les systèmes autonomes d’élimination des mauvaises herbes, le tri ou l’inspection des fruits, légumes ou déchets en recyclage, pour l’inspection électronique/PCB, l’impression/emballage, l’imagerie dans la microscopie et les équipements de diagnostic médical, et bien plus encore.


camera 3cmos

gammes de cameras multi-capteurs

camera multispectrale
camera 3-ccd

Série APEX

camera 3-cmos 3-ccd
Les caméras de la série Apex sont des caméras à prisme R-G-B à 3 capteurs qui séparent la lumière entrante en longueurs d’onde rouges, vertes et bleues, qui sont dirigées vers trois capteurs d’image distincts. La technologie 3-CMOS est une évolution de la technologie 3-CCD,
La technique d’imagerie à 3 capteurs fournit des valeurs de couleur par pixel plus précises que celles obtenues avec une mosaîque de Bayer classique qui s’appuie uniquement sur des routines d’interpolation pour définir les valeurs de couleur des pixels. Les caméras offrent également une résolution spatiale plus importante, permettant une détection précise des contours et la possibilité de détecter de plus petits détails.
La série Apex comprend 12 caméras différentes (CCD et CMOS) avec des résolutions de 0,8 à 3,2 mégapixels. Les derniers modèles AP-3200T sont équipés de capteurs Sony Pregius IMX265.
Les modèles AP-1600T sont équpés du capteur Sony Pregius IMX273. Les modèles CMOS sont dotés d’une conversion d’espace couleur embarquée, notamment : RGB à HSI, RGB à CIE XYZ et RGB à sRGB/Adobe RGB.
Le gain analogique et le temps d’exposition peuvent être réglés indépendamment pour les canaux R-G-B permettant un meilleur SNR.

Model Interface Resolution Format Framerate
AP-3200T-USB USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-3200T-PGE GigE Vision 3 x 2064 x 1544 1/1.8" 12.0fps
AP-3200T-PMCL Camera Link 3 x 2064 x 1544 1/1.8" 55.6fps
AP-1600T-USB USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-1600T-PGE GigE Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-1600T-PMCL Camera Link 3 x 1456 x 1088 1/2.9" 78.8fps
AP-3200T-USB-NF USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-3200T-USB-LS USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-3200T-USB-NF-LS USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-1600T-USB-NF USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-1600T-USB-LS USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-1600T-USB-NF-LS USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-3200T-USB-LSX USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-3200T-USB-NF-LSX USB3 Vision 3 x 2064 x 1544 1/1.8" 38.3fps
AP-1600T-USB-LSX USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-1600T-USB-NF-LSX USB3 Vision 3 x 1456 x 1088 1/2.9" 78.8fps
AP-3200T-10GE 10GE 3 x 2064 x 1544 1/1.8" 109fps

courbe spectrale 3-ccd

camera 3ccd

série apex microscopy

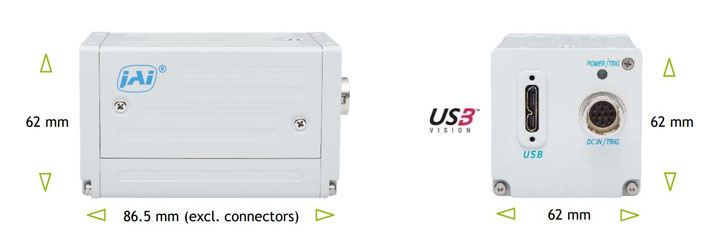

camera prisme microscopie 3-ccd
Apex Microscopy Solutions est une déclinaison de la gamme APEX ci-dessus,  offrant des capacités avancées d’imagerie couleur pour des applications de microscopie dans les sciences de la vie et les marchés industriels. L’interface USB3 Vision offre une excellente compatibilité plug-and-play.
Tous les modèles de microscopie Apex supportent les solutions logicielles de microscopie les plus populaires – Image-Pro® de Media Cybernetics et le logiciel open source μManager.
Cette gmme de caméras comprend à la fois des caméras standard de la série Apex et des modèles spéciaux "LSX » offrant des mesures de criblage et de prévention strictes pour minimiser l’apparition de toute poussière, peluche ou d’autres débris d’objets étrangers (FOD) sur le prisme, le capteur ou sur le chemin optique de la caméra. Ils se présentent avec des boîtiers blancs idéaux pour les hôpitaux, ou des environnements cliniques/de laboratoire.
En outre, des modèles spéciaux « NF » sont proposés sans filtres IR-cut afin de satisfaire les applications des sciences de la vie pour lesquelles une sensibilité proche infrarouge accrue est nécessaire, ainsi que certaines applications de microscopie industrielle pour lesquelles les analyses visibles et NIR sont effectuées simultanément. Ces capacités sont renforcées par la fonction d’amélioration des couleurs intégrée incluse comme une fonctionnalité standard dans les caméras de la série Apex.

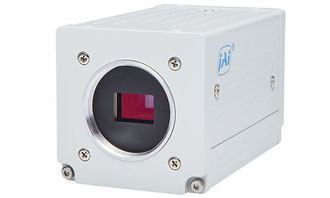

camera microscope multispectrale

camera 2cmos

série fusion


camera 3cmos

La gamme de caméras Fusion à prisme multispectral de JAI fournit des images simultanées de plusieurs bandes d’ondes à travers un seul chemin optique. Les caméras divisent la lumière entrante en deux ou trois capteurs distincts avec un alignement précis pixel-pixel indépendamment du mouvement ou de l’angle de vision.



Les caméras de la série Fusion sont idéales pour les sciences de la vie ou les applications chirurgicales utilisant la fluorescence NIR; pour des techniques agricoles intelligentes telles que l’analyse de la végétation NDVI/NDRE, les systèmes autonomes d’élimination des mauvaises herbes, le tri ou l’inspection des fruits, légumes ou déchets en recyclage, pour l’inspection électronique/PCB, l’impression/emballage, l’imagerie dans la microscopie et les équipements de diagnostic médical, et bien plus encore.


Model Interface Resolution Format Framerate
FS-3200D-10GE (2CMOS, Visible & NIR) 10GE 2 x 2064 x 1544 1/1.8" 123fps
FS-1600D-10GE (2CMOS, Visible & NIR) 10GE 2 x 1440 x 1080 1/2.9" 226fps
FS-3200T-10GE-NNC (3CMOS, Visible & NIR1 & NIR2) 10GE 3 x 2064 x 1544 1/1.8" 109fps

2-CMOS

spectral response 2-cmos camera

3-CMOS

reponse sprectrale camera 3ccd

option flex-eye

Télécharger
Flyer_Fusion-Flex-Eye.pdf
Document Adobe Acrobat 1.1 MB

choix bande onde
La conception de la gamme Fusion de JAI rend maintenant configurables les caméras multi spectrales à base de prisme. Les clients ont la possibilité de spécifier les bandes de longueur d’ondes spectrales pour personnaliser leurs caméras. Cette nouvelle approche innovante s’appelle "Flex-Eye » et est conçue pour rendre l’imagerie multi spectrale encore plus efficace en adaptant précisément les bandes d’ondes aux exigences précises d’applications spécifiques.
Les caméras standard de la série Fusion de JAI sont des caméras multi spectrales à prisme équipées de deux ou trois capteurs Sony Pregius CMOS offrant soit 1,6 mégapixels ou 3,2 mégapixels de résolution et un ensemble de bandes d’ondes prédéfinies – une qui s’étend sur l’ensemble du spectre visible (400-700 nm) et une ou deux bandes d’ondes supplémentaires situées dans la région NIR (700-100 nm). Un prisme dichroïque divise la lumière entrante selon des bandes des fenêtres de longueurs d’ondes prédéfinies et amène chacune d’entre-elles frapper un capteur spécifique tout en maintenant une trajectoire optique commune. Cela permet la capture simultanée de tous les bandes d’ondes à des vitesses d’images élevées et un alignement parfait pixel-pixel permettant aux caméras de gérer le mouvement et les détails fins qui pourraient causer des problèmes pour d’autres types de caméras multi spectrales.
Avec l’ajout de Flex-Eye, les utilisateurs peuvent désormais personnaliser les valeurs spectrales et les largeurs des bandes d’ondes individuelles pour mieux répondre aux besoins de leur application, plutôt que d’utiliser les bandes d’ondes par défaut dans les modèles standard. Selon les exigences de l’utilisateur, les deux ou trois bandes d’ondes spécifiées par l’utilisateur peuvent toutes être situées dans le spectre visible ou peuvent être placées à plusieurs endroits dans la plage de 400 à 1000 nm.
400 à 1000 nm représente la limite des prismes et des capteurs actuels de la série Fusion, mais des extensions possibles dans la plage UV (200-400 nm) et le spectre SWIR (1000-1700 nm) sont envisagées. JAI cherche également à ajouter éventuellement le concept Flex-Eye à ses caméras linéaires à prisme (Sweep+ Series).
Afin de choisir votre combinaison spectrale Flex-Eye, JAI a développé un configurateur en ligne qui permet de définir et de visualiser facilement une configuration personnalisée sur PC ou appareils mobiles. Quelques clics permettent de spécifier le nombre de capteurs, la résolution et si des capteurs Bayer ou monochromes doivent être utilisés dans le spectre visible. Ensuite, une interface graphique intuitive permet aux utilisateurs de placer, d’étirer ou de réduire leurs bandes d’ondes sur une simple règle spectral. Des bandes d’ondes aussi étroites que 25 nm sont prises en charge, et les règles de validation intégrées aident à guider l’utilisateur vers une configuration fonctionnelle.
Les caméras Flex-Eye de la série Fusion partagent les mêmes capacités de haute performance que les modèles standard de la série Fusion. Les modèles équipés de trois capteurs de 3,2 mégapixels peuvent fonctionner jusqu’à 107 fps en pleine résolution tandis que les caméras équipées de deux capteurs de 3,2 mégapixels peuvent fournir jusqu’à 123 fps. Pour les modèles avec trois capteurs de 1,6 mégapixels, la vitesse maximale à pleine résolution est de 213 fps et avec deux capteurs de 1,6 mégapixels : 226 fps.
La bande passante élevée des caméras est prise en charge par une interface 10GBASE-T (10 GigE) équipée d’une technologie intégrée d’auto-négociation, offrant une compatibilité automatique rétroactive de la NBASE-T (5 Gbps et 2,5 Gbps) et la sortie traditionnelle 1000BASE-T (1 Gbps) pour les clients exécutant des applications de vision sur ces normes Ethernet à basse vitesse. En plus de la sortie 8 bits, les caméras peuvent fournir une sortie 10 bits et 12 bits, avec des modes de fonctionnement synchrones ou asynchrones à travers les capteurs multiples.
L’interface 10 GigE est conforme à la norme GigE Vision 2.0 et utilise une approche multi-flux sur un seul câble pour fournir efficacement les bandes d’ondes multi-spectrales pour une analyse séparée ou pour la combinaison sur le processeur hôte. L’interface prend également en charge le Precision Time Protocol (IEEE 1588) pour activer la synchronisation au niveau du réseau dans les systèmes multi-caméras.
Les caméras Fusion Flex-Eye ont une taille de 62 mm x 62 mm x 86,5 mm, et une monture C.

Model Interface Resolution Format Framerate
FSE-1600D-10GE (2CMOS, Custom Visible & NIR) 10GE 2 x 1440 x 1080 1/2.9" 226fps
FSE-1600T-10GE (2CMOS, Custom Visible & NIR) 10GE 3 x 1440 x 1080 1/2.9" 123fps
FSE-3200D-10GE-NNC (3CMOS, custom Visible & NIR   10GE 2 x 2064 x 1544   1/1.8" 226fps
FSE-3200T-10GE-NNC (3CMOS, custom Visible & NIR 10GE 3 x 2064 x 1544 1/1.8" 109fps

camera 2-ccd

série wave

camera lineaire swir

Wave est une caméra à 2 capteurs linéaires capable de détecter la lumière InfraRouge courte (SWIR).



La caméra est basée sur la technologie de capteur Indium/Gallium/Arsenic (InGaAs) et combinée à la technologie prisme de JAI, ce qui la rend capable de fournir une image à double bande dans le spectre lumineux SWIR (900 – 1700 nm), soit 900-1400nm et 1400-1700nm,  fournissant des données d’imagerie « cachées » supplémentaires.



Model Interface Resolution Mount Framerate
WA-1000D-CL        Camera Link      2 x 1024        M52 Mount      39 KHz

courbe spectrale swir


camera 2 cmos

série sweep+

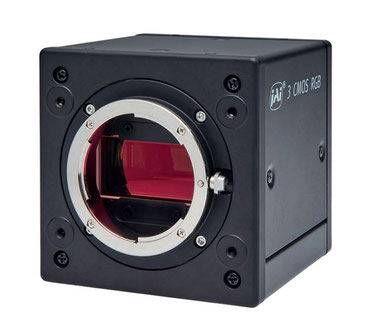

camera lineaire multispectrale

La gamme Sweep+ comprend des caméras linéaires à 3 capteurs (R, G, B) ou 4 capteurs (R, G, B, NIR) pour des applications de vision industrielles exigeantes.



Elles sont dotées d’une technologie de prisme offrant les meilleures performances, précisions et polyvalence possibles pour l’imagerie linéaire dans les flux de production continus.



Les applications typiques sont l’inspection web à grande vitesse du papier, du plastique, du film, des textiles, des tuiles et du bois d’œuvre, ainsi que le contrôle des imprimés ou l’inspection couleur dans l’industrie de la transformation des aliments. Les capteurs CMOS sont alignés avec précision sur un prisme séparateur de faisceau, sur une trajectoire optique commune, offrant une plus grande précision de couleur et des solutions faciles à mettre en place.



Les caméras de la série Sweep+ équipées de quatre capteurs CMOS sont conçues pour capturer simultanément les données d’image couleur R-G-B dans le spectre visible et les données d’image dans le spectre proche infrarouge (NIR).


Model Interface Resolution Mount Line erate
LT-200CL (3CMOS) Camera Link   3 x 2048 F or M52 Mount   30.383 KHz
LT-200CL-1 (3CMOS) Camera Link 3 x 2048 F or M52 Mount 30.383 KHz
LT-400CL (3CMOS) Camera Link 3 x 4096 F or M52 Mount 16.180 KHz
LT-400CL-1 (3CMOS) Camera Link 3 x 4096 F or M52 Mount 16.180 KHz
SW-2001Q-CL-F (4CCD)   Camera Link 4 x 2048 F or M52 Mount 18.60 KHz
LQ-201CL-F (4CMOS) Camera Link        4 x 2048        F or M52 Mount 33.02kHz
LQ-401CL-F (4CMOS) Camera Link 4 x 4096 F or M52 Mount 18.25kHz
Model Interface Resolution Mount Line rate
SW-2001T-CL(3CCD)        Camera Link        3 x 2048        F or M52 Mount   18.60 KHz
SW-4000T-MCL Camera Link 3 x 4096 F or M52 Mount 66kHz
SW-4000T-10GE 10GE 3 x 4096 F or M52 Mount 97 KHz
SW-4000Q-10GE 10GE 4 x 4096 F or M52 Mount 72 KHz
SW-4000T-SFP SFP+ via 10GE 3 x 4096 F or M52 Mount 97 KHz
SW-4000Q-SFP SFP+ via 10GE 4 x 4096 F or M52 Mount 72 KHZ
SW-8000T-10GE 10GE 3 x 8192 F or M52 Mount 45 KHz
SW-8000T-SFP SFP+ via 10GE 3 x 8192 F or M52 Mount 45 KHz
SW-8000Q-10GE 10GE 4 x 8192 F or M52 Mount 35 KHz
SW-8000Q-SFP SFP+ via 10GE 4 x 8192 F or M52 Mount 35 KHz
