blocs Caméras et modules zoom


remplacement de camera bloc zoom sony fcb-ev ou fcb-eh, Interface hd-sdi, HDMI, IP, TVI, AHD, analog ou lvds. Nous proposons des modèles de remplacement pour Sony, Tamron ou Hitachi : FCB-EH3150 FCB-EH3310 FCB-EH3410 FCB-EH4300 FCB-EH6300 FCB-EH6500 FCB-EV5300 FCB-EV5500 FCB-EV7100 FCB-EV7300 FCB-EV7320 FCB-EV7500 FCB-EV7520 FCB-EV7520A FCB-EX1000C FCB-EX1000CP FCB-EX1010D FCB-EX1010DP FCB-EX1020 FCB-EX1020P FCB-EX11D FCB-EX11DP FCB-EX12E FCB-EX12EP FCB-EX15E FCB-EX15EP FCB-EX20D FCB-EX20DP FCB-EX2200 FCB-EX2200P FCB-EX2400 FCB-EX2400P FCB-EX2700 FCB-EX2700P FCB-EX45A FCB-EX45AP FCB-EX45B FCB-EX45BP FCB-EX45C FCB-EX45CP FCB-EX480A FCB-EX480AP FCB-EX480B FCB-EX480BP FCB-EX480C FCB-EX480CP FCB-EX48A  FCB-EX48AP FCB-EX48B FCB-EX48BP FCB-EX48C FCB-EX48CP FCB-EX48E FCB-EX48EP FCB-EX490D FCB-EX490DP FCB-EX490E FCB-EX490EP FCB-EX780B FCB-EX780BP FCB-EX78B FCB-EX78BP FCB-EX980 FCB-EX980P FCB-EX980S FCB-EX980SP FCB-EX985E FCB-EX985EP FCB-EX990D FCB-EX990DP FCB-EX995E FCB-EX995EP FCB-H10 FCB-H11 FCB-IX11A FCB-IX11AP FCB-IX45A FCB-IX45AP FCB-IX45C FCB-IX45CP FCB-IX47A FCB-IX47AP FCB-IX47C FCB-IX47CP FCB-PV10 FCB-PV480 FCB-SE600

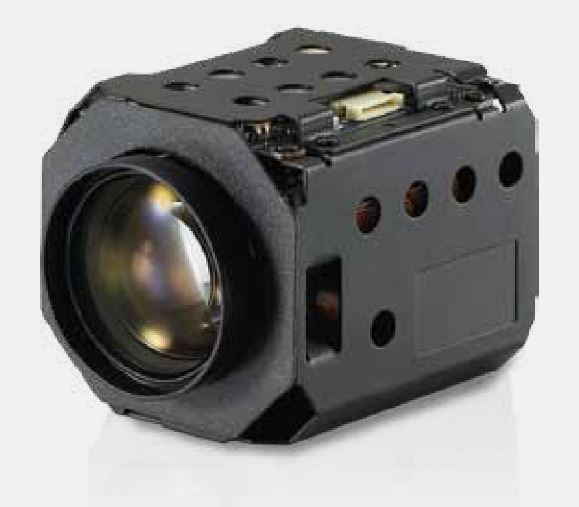

Caméras-châssis embarquées équipées d'un bloc zoom optique pilotable, intégrant des fonctions avancées de traitement et d'amélioration d'image offrant différents facteurs de zoom et interfaces de sortie vidéo.


Remplacement d'un modèle de caméra block zoom obsolète : nous proposons des solutions alternatives ou des solutions équivalentes, même pour d'anciens blocs analogiques PAL / NTSC sans ou avec un minimum d'adaptation mécanique, connectique et logicielle.

Développement d'un nouveau système vidéo : nous saurons vous conseiller dans le choix du type d'interface vidéo en fonction des caractéristiques de votre application.


module camera bloc zoom

Produits associés :


module camera bloc zoom

Accès directs selon type de sortie vidéo :

module camera bloc zoom

Ci-dessous, une liste non exhaustive des modules caméras que nous proposons.

Les modules caméras avec bloc zoom sont particulièrement adaptés aux applications de surveillance,  médicales, basse vision,  nautiques ou aéronautiques embarquées.

La plupart des modèles fournissent un flux vidéo jusqu'à 1080p60, via une interface LVDS, HDMI, HD-SDI, EX-SDI, AHD2.0 ou CVBS. Différents capteurs sont disponibles afin de constituer une gamme commençant par une sensibilité standard bon marché jusqu'aux caméras de très haute sensibilité à des prix raisonnables. Les  zoom proposés sont les suivants : x10, x20, x30 ou x36. Pour des projets à fort volume, nous proposons également des zooms x3 ou x12.

module camera bloc zoom

Blocs zoom avec sorties AHD et CVBS (PAL / NTSC)

Model Res.   Zoom Sensor Name Size Video outputs Resolutions Size (mm)


W

H

L
20Z10S-NF 2MP 10x Panasonic MN3422/ MN3442 1/3" EX-SDI,HD-SDI,AHD,TVI,CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 44 43 60
20Z20A 2MP 20x Panasonic MN3422/ MN3442 1/3" AHD, CVBS 1080p30/25, 720p60/50/30/25, PAL/NTSC 50 60 88
20Z30A 2MP 30x Panasonic MN3422/ MN3442 1/3" AHD, CVBS 1080p30/25, 720p60/50/30/25, PAL/NTSC 50 60 93

Plus d'informations sur le site de Skoopia


camera bloc zoom x30 AHD

Caméra 1080p AHD ZOOM x10

• 1/3” CMOS sensor
• 1080p 60fps, 720p 60fps
•AHD, CVBS, EX-SDI, HD-SDI, TVI
• Visca / Pelco

camera bloc zoom x20 AHD

Caméra 1080p AHD ZOOM x20

• 1/3” CMOS sensor
• 1080p 30fps, 720p 60fps
•AHD, CVBS
• Visca / Pelco

camera bloc zoom x30 AHD

Caméra 1080p AHD ZOOM x30

• 1/3” CMOS sensor
• 1080p 30fps, 720p 60fps
•AHD, CVBS
• Visca / Pelco

module camera bloc zoom

blocs zoom  avec sorties lvds et CVBS (PAL / NTSC)

Name Res.  Zoom Sensor Name Size Video outputs Resolutions Size (mm)
                W H L
20Z10L 2MP 10x Panasonic MN3422/ MN3442 1/3" LVDS, EX-SDI,CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 44 43 60
21Z10L 2MP 10x Sony IMX307 1/2.8" LVDS, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 45 44 67
21Z10S 2MP 10x Sony IMX307 1/2.8" LVDS, HD-SDI, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 45 44 67
21Z20L 2MP 20x Sony IMX307 1/2.8" LVDS, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 50 60 87
20Z30L 2MP 30x Panasonic MN3422/ MN3442 1/3" LVDS, EX-SDI,CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 50 60 93
21Z30L 2MP 30x Sony IMX327 1/2.8" LVDS, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 50 60 97
21Z30S 2MP 30x Sony IMX327 1/2.8" LVDS, HD-SDI, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 50 60 97
22Z36L-LL 2MP 36x Sony IMX385 1/1.8" LVDS, EX-SDI,CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 56 64 124
23Z36L-LL 2MP 36x Sony IMX385 1/1.8" LVDS, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 52 54 119
60Z36L-LL 6MP 36x Sony IMX178 1/1.8" LVDS, EX-SDI,CVBS 1440p30/25, 1080p30/25, 720p30/25, PAL/NTSC 56 64 124

Plus d'informations sur le site de Skoopia

module camera bloc zoom

blocs zoom avec sorties HD-SDI, HD-TVI , CVBS

Le standard HD-SDI offre une qualité d’image supérieure sans compression. Les caméras EX-SDI industrielles utilisent une légère compression visuellement sans perte.

Ces deux formats ne génèrent pratiquement pas de latence et permettent d'utiliser un câble coaxial existant (remplacement de caméras analogiques PAL / NTSC) sur des distances autour de 100 mètres en fonction de la qualité du câble.



Name Res.  Zoom Sensor Name Size Video outputs Resolutions Size (mm)
                W H L
20Z10S-NF 2MP 10x Panasonic MN3422/ MN3442 1/3" EX-SDI,HD-SDI,AHD,TVI,CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 44 43 60
21Z10S 2MP 10x Sony IMX307 1/2.8" LVDS, HD-SDI, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 45 44 67
20Z30S 2MP 30x Panasonic MN3422/ MN3442 1/3" HD-SDI, EX-SDI, TVI, CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 50 60 93
21Z30S 2MP 30x Sony IMX327 1/2.8" LVDS, HD-SDI, CVBS (parallel) 1080p60/50/30/25, 1080i60/50, 720p60/50/30/25, PAL/NTSC 50 60 97
22Z36S-LL 2MP 36x Sony IMX385 1/ 1.8" HD-SDI, EX-SDI, TVI, CVBS 1080p60/50/30/25, 720p60/50/30/25, PAL/NTSC 56 64 124

Plus d'informations sur le site de Skoopia

module camera bloc zoom

blocs zoom avec sortie HDMI

Name Res.  Zoom Sensor Name Size Resolutions Size (mm)
              W H L
85Z18H  8MP  18x Sony IMX334  1/1.8"  2160p30/25, 1080p60/50/30/25, 1080i60/50/30/25, 720p60/50/30/25 50 60 97

module camera bloc zoom

blocs zoom avec sortie Gigabit Ethernet

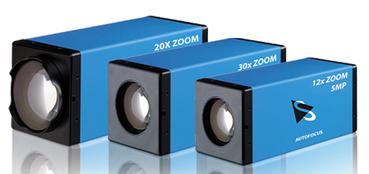

camera zoom gigabit ethernet

Pour imager des objets de tailles différentes ou lorsque plusieurs images à grossissements différents sont nécessaires, The Imaging Source propose des caméras zoom GigE. Dotées d’une optique zoom motorisée intégrée, d’un iris et d’une mise au point, ces caméras sont idéales pour des applications telles que l’inspection des composants ou les systèmes intelligents de surveillance de traffic (ITS). Les capteurs très sensibles rendent ces caméras particulièrement adaptées à des applications telles que l’inspection, le tri, le contrôle des processus et la mesure. À l’aide du SDK inclus ou du logiciel IC Capture, les fonctions de la caméra telles que la balance des blancs automatiques, le gain et le temps d’exposition peuvent être ajustées automatiquement ou manuellement. L’interface Gigabit Ethernet assure une transmission de données à haute vitesse sans compression.


Product Code Resolution FPS Sensor Zoom Shutter Sensor Size
GigE Color
DFK Z12GX236 1920x1200 36 Sony IMX236LQJ x12 Rolling 1/2.8" CMOS
DFK Z30GP031 2592x1944 15 Aptina MT9P031 C x30 Rolling 1/2.5" CMOS
DFK 39GX265-Z20 2048x1536 36 Sony IMX265LQR x20 Global 1/1.8" CMOS
DFK Z12GP031 2592x1944 15 Aptina MT9P031 C x12 Rolling 1/2.5" CMOS

GigE Monochrome
DMK Z12GX236 1920x1200 36 Sony IMX236LLJ x12 Rolling 1/2.8" CMOS
DMK Z30GP031 2592x1944 15 Aptina MT9P031 M    x30        Rolling     1/2.5" CMOS
DMK 39GX265-Z20    2048x1536    36       Sony IMX265LQR x20 Global 1/1.8" CMOS
DMK Z12GP031 2592x1944 15 Aptina MT9P031 M x12 Rolling 1/2.5" CMOS

Plus d'informations sur le site de The Imaging Source


camera bloc zoom Gigabit Ethernet

Caméras bloc zoom avec interface IP h.264 h.265

SKOOPIA

Name Res. Zoom Sensor Name Size  Video outputs Resolutions Size (mm)
                W H L
23Z36IP5-LL 2MP 36x Sony IMX385  1/1.8" H.265, H.264, MJPEG 1080p, SXGA, 720p, NTSC, PAL, VGA, CIF, QVGA, 3 streams, selectable fps 52 54 119

camera bloc zoom Gigabit Ethernet

HIKVISION

bloc zoom ip 4k
bloc zoom ip hd

Equipés de 2 types de capteurs Sony Exmor CMOS, les blocs full HD sortent un flux IP H.264 H.265 via Ethernet en 1080p ou 720p 25, 30, 50 ou 60fps. Ces capteurs associés à une optique largement ouverte offrent de grandes sensibilités. Le pilotage se fait via PELCO-D ou HIKSDK.

En réponse aux exigences croissantes concernant les systèmes de surveillance à fournir des images de haute qualité et haute résolution que seule la HD peut offrir, Hikrobot a lancé les séries de caméras zoom couleur IP H.264 H.265 UAV-CZD et UAV-CZN. Ces gammes offrent des facteurs de zoom optique de 12x à 37x auquel peut s'ajouter un zoom numérique de 12x et une variété d'interfaces secondaires selon le modèle : LVDS, HDMI, VBS ou TVI.

Tous les blocs sont compatibles ONVIF (Profile S, Profile G), PSIA, CGI, ISAPI et acceptent les protocoles TCP/IP, UDP, ICMP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS et IPv6.

Les résolutions proposées sont le full HD 1080p60 et le 4K 2160p30. Chaque caméra intègre de nombreuse fonctions de traitement d'image comme "Highlight compensation, Backlight WDR, Noise reduction etc.." ainsi que des fonctions intelligentes comme "Motion detection and alarm, privacy zone masking. Line Crossing Detection, Intrusion Detection (UAV-CZN Series support)". Les blocs caméras intègrent également des fonctions de stabilisation d'image afin de minimiser l'effet du flou de bougé provoqué par des vibrations de basse fréquence.


Télécharger
Datasheet of IP Block Camera 2019.pdf
Document Adobe Acrobat 1.3 MB
camera bloc zoom IP H264
bloc zoom H265
Interface IP H.265 H.264


encodeur video IP

Caméras bloc zoom IP                 4K ULTRA HD


Equipées d'un capteur Sony Exmor CMOS 12 Mégapixels de 1/1.7", les blocs 4K sortent un flux IP H.265 via Ethernet en 4096x2160, 3840x2160, 3072x1728, 2560x1440, 1920x1080 ou 1920x720. Ce capteur associé à une optique largement ouverte offre une grande sensibilité : 0.05Lux @F1.5, AGC On en couleur et 0.01Lux @F1.5, AGC On en monochrome. Le pilotage se fait via PELCO-D ou HIKSDK. Un slot pour carte SD jusqu'à 128GB est également présent.


UAV-CZN2308

23x Optical zoom

f=5.9mm (wide) to 135.7mm (tele)

F1.5 to F3.4

IR-CUT

59.8° (wide) to 3.0° (tele)

Weight : 346g

Dimension : 57mmx67mmx119mm

camera feature
Bloc camera zoom IP

UAV-CZN3708

37x Optical zoom

f=5.7mm (wide) to 210mm (tele)

F1.5 to F4.5

IR-CUT & Defog filter

61.6° (wide) to 2.0° (tele)

Weight : 398g

Dimension : 63mmx67mmx136mm



encodeur video IP

Caméras bloc zoom IP                  full HD

full hd 1080p60


UAV-CZD1202-N

1/2.8" Sony Exmor CMOS 2.3Mp sensor

12x Optical zoom

color : 0.05Lux @F1.6, AGC On

no ICR

72° (wide) to 6.5° (tele)

IP + LVDS (SMPTE296)

270g

53mmx67mmx103mm

UAV-CZN30002-H

1/2.8" Sony Exmor CMOS 2.3Mp sensor

30x Optical zoom

color : 0.05Lux @F1.6, AGC On

B/W : 0.01Lux @ F1.6, AGC On

IR-CUT

65.1° (wide) to 2.34° (tele)

IP + HDMI output

Built-in TF slot 128GB

296g

50mmx60mmx97.4mm



UAV-CZD2302-N

1/1.8" Sony Exmor CMOS 2.1Mp sensor

23x Optical zoom

color : 0.005Lux @F1.5, AGC On

B/W : 0.0005Lux @ F1.5, AGC On

no ICR

59.8° (wide) to 3.0° (tele)

IP + LVDS (SMPTE296)

416g

57mmx67mmx119mm

UAV-CZD3702-N

1/1.8" Sony Exmor CMOS 2.1Mp sensor

37x Optical zoom

color : 0.005Lux @F1.5, AGC On

B/W : 0.0005Lux @ F1.5, AGC On

f=5.7mm (wide) to 210mm (tele)

IR-CUT & Defog filter

61.6° (wide) to 2.0° (tele)

IP + LVDS (SMPTE296)

548g

63mmx67mmx136mm


camera zoom IP HDMI
camera zoom IP HDMI
zoom bloc features
